Carburettor
Vergasertypen bei der NSU-Quickly:
Grundsätzlich kann man zwei Typen von Vergasern unterscheiden:
1) Vergaser ohne integrierte Starteinrichtung (ältere Variante)
2) Vergaser mit Startvorrichtung (neuere Variante)
Bei der Quickly N, S, und L ist zunächst die Ausführung ohne Startvorrichtung montiert.
Diese Vergaser haben die Bing-Bezeichnung 1/9/1 oder 1/9/16
Der Unterschied zwischen den Vergasern besteht lediglich in der Düsenbestückung (Hauptdüse)
Serienmäßig ist beim 1/9/1 Vergaser eine 56er Hauptdüse und eine 2.10 Nadeldüse eingebaut.
Beim 1/9/16 Vergaser hingegen eine Hauptdüse 54 und ebenfalls die 2.10 Nadeldüse.
Fahrzeugnummern: Bis Fzg. 482754 (Quickly N und die ersten S Modelle) ist der 1/9/1 Vergaser verbaut.
Im Export der Vergaser 1/12/24
von Fahrzeug 482755 bis 651958 der Vergaser 1/9/16 (Quickly N, S und L)
Im Export 1/12/67
Ab Fahrzeug 651959 werden nur noch Vergaser mit Startvorrichtung verbaut, in diesem Fall wird auch die Luftklappe am Rahmen durch eine Gummikappe ersetzt.
Zunächst ist dies der Vergaser mit der Bezeichnung 1/9/22 - dieser Vergaser ist ab Werk mit einer 54er Hauptdüse und einer Nadeldüse 2.12 ausgestattet.
Der Vergaser 1/9/23 ist ausschließlich bei der Cavallino verbaut und hat eine 58er Hauptdüse.
Die erste Serie der Quickly T hat einen Vergaser mit der Bezeichnung 1/9/34 mit Hauptdüse 50.
Kurz danach wird die Quickly T mit einem 1/12/115 Vergaser ausgestattet, welcher eine deutliche Leistungssteigerung mit sich bringt.

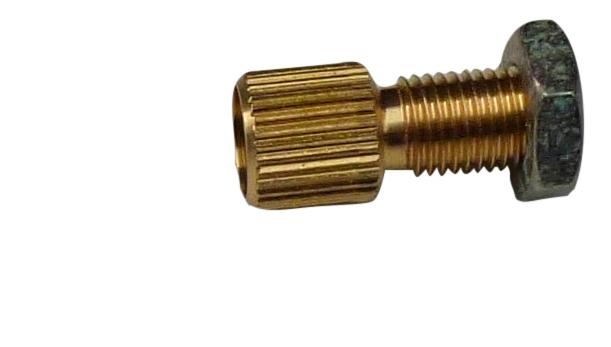

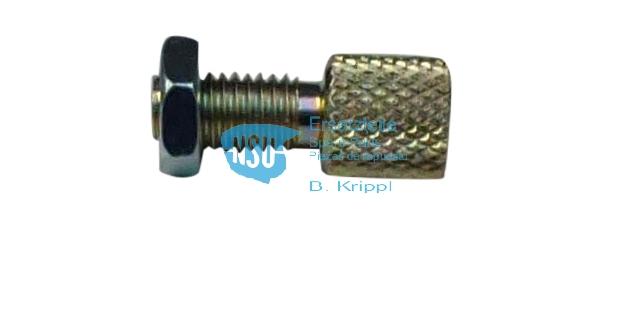

Starting carburettor adjusting screw for throttle cable adjustment incl. nut

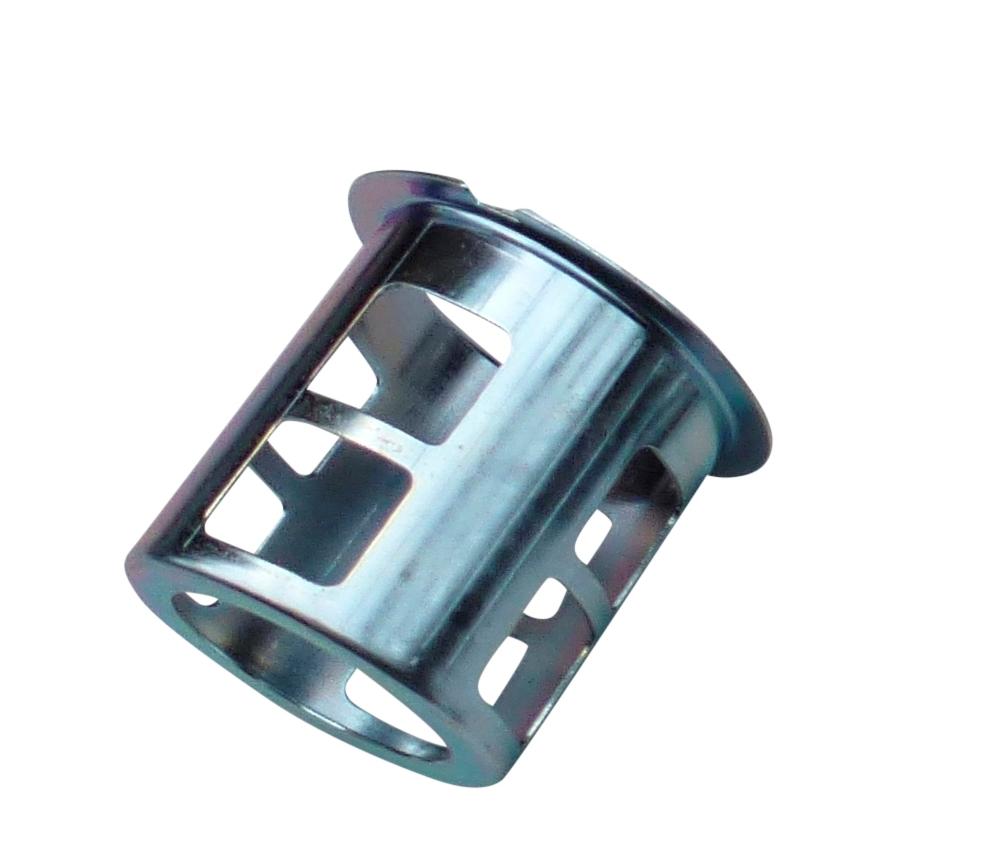

Inner air filter basket (rotatable) for versions with starting device on the frame

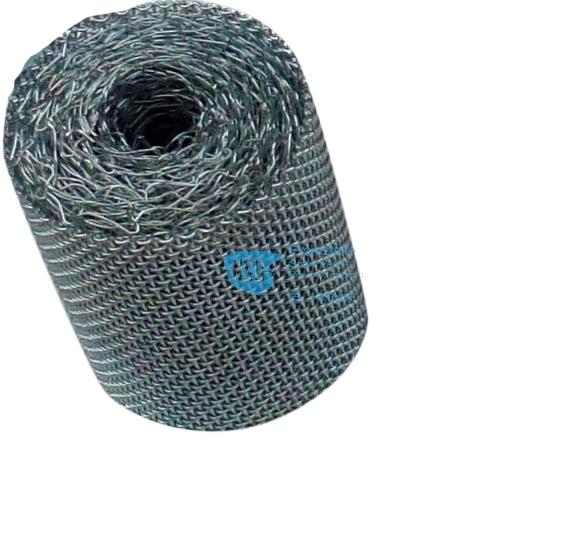

Air filter in frame for all models with starter carburettor

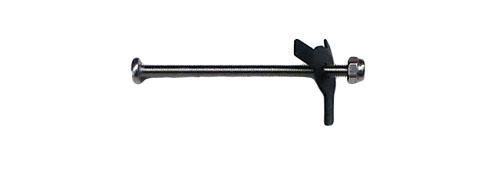

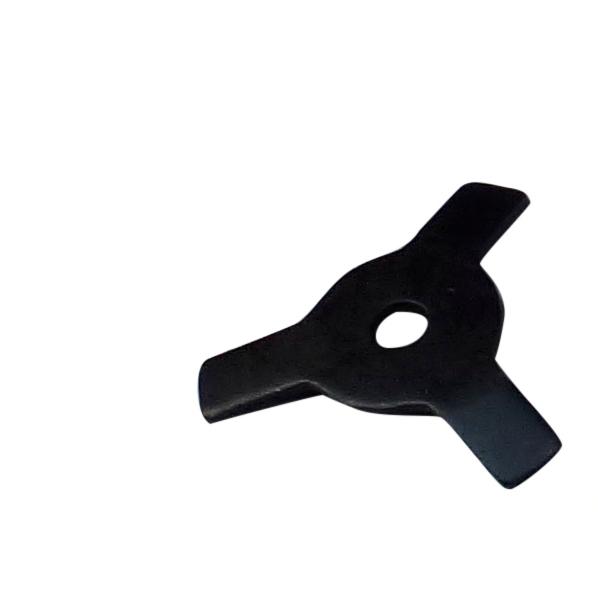

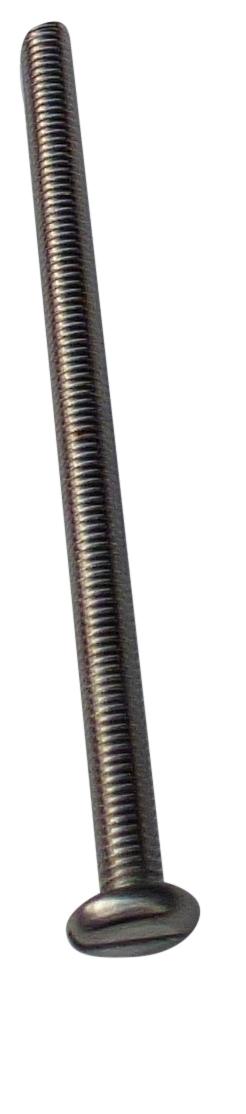

Set with air filter fastening screw, stop nut and retaining star
Adjusting screw for idle throttle - Carburettor without starting device

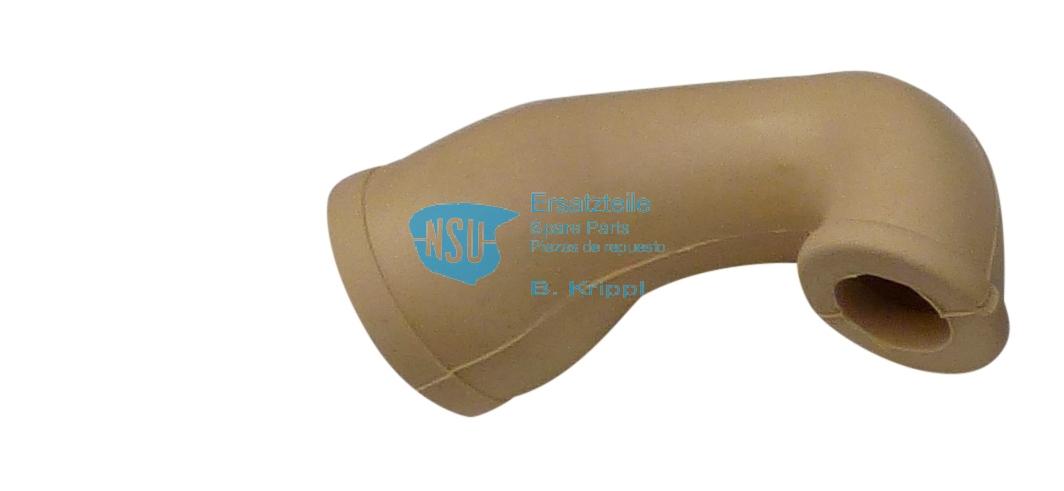

complete with 2 gasketsapprox. 2.5 cm thick suitable for cylinders with long stud bolts for carburettor mounting, the 3rd version intake hose is also required
Cover gasket for cover plate for starter carburettor

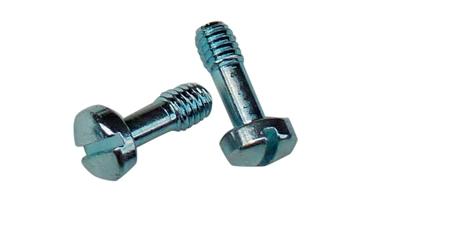

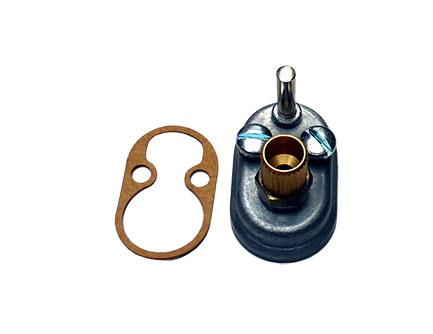

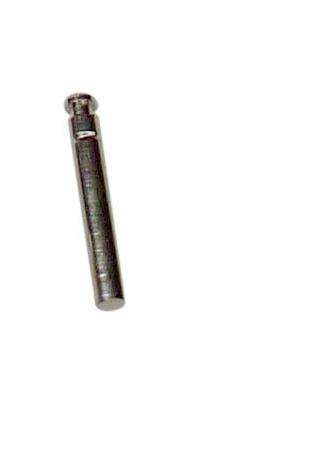

complete:incl. pressure pin, clamping spring, set screw, 2x screw for cover plate + sealCover plate + seal

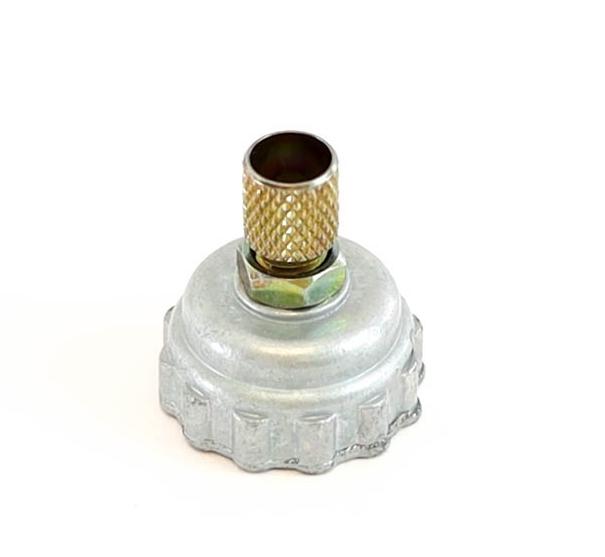

Cover screw fitting for Bing carburettor incl. adjusting screw

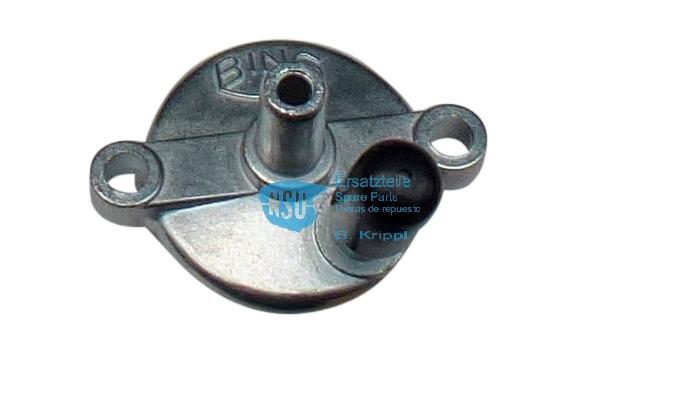

Float bowl cover with dabber, orig. Bing - for carburettor without starting device

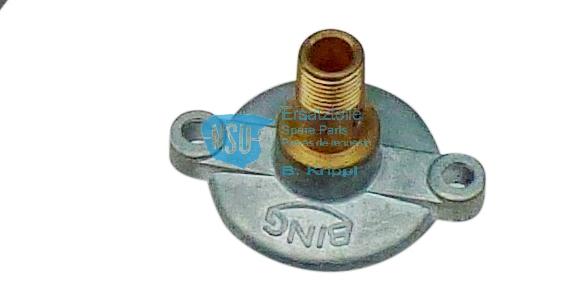

Float housing cover for all starter carburettor versions

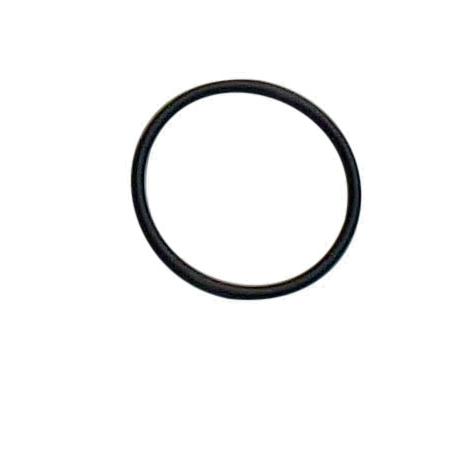

For sealing the float housing - suitable for all carburettor designs

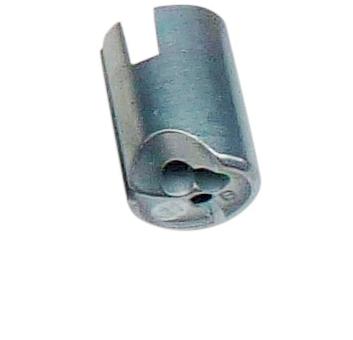

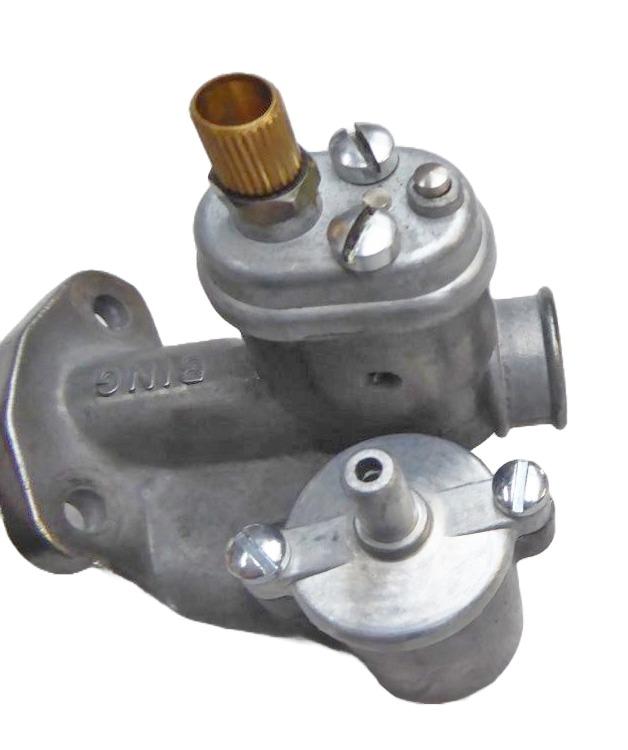

Throttle slide for starter carburettor versions, suitable for 1/9/22 and as a replacement for 1/12/127 carburettors

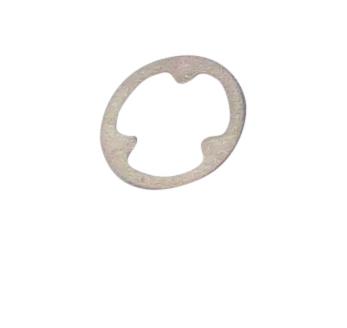

Special disc in the throttle slide - is placed over the retaining plate
For attaching the air filter and slide cover to the frame
Suitable for vehicles with carburettor 1/9/1 and 1/9/16
is required in conjunction with the Bakelite piece. (Also standard on all Quickly F and S2-23 models

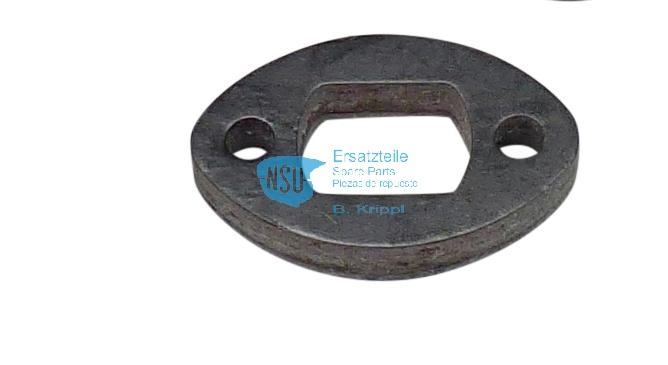

For starter carburettor types - in conjunction with carburettor gasket 161600008(8mm)

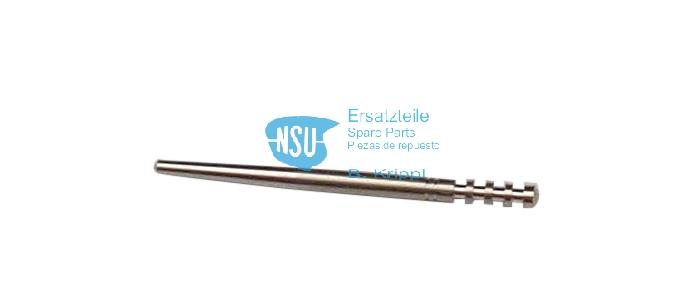

Jet needle for all starter carburettor versions - replace needle and needle jet with original parts for better engine running and lower fuel consumption
Main jet for all Quickly carburettor types - various jet sizes are available for tuning. Standard range for 1/9 carburettors: 54 - 58 Standard rangefor 1/12 carburettors: 60 - 66 All jets are original Bing parts!

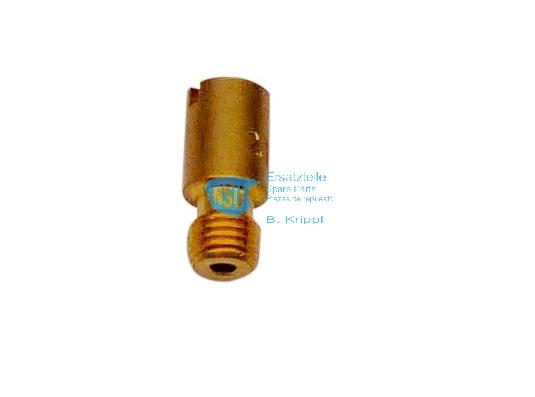

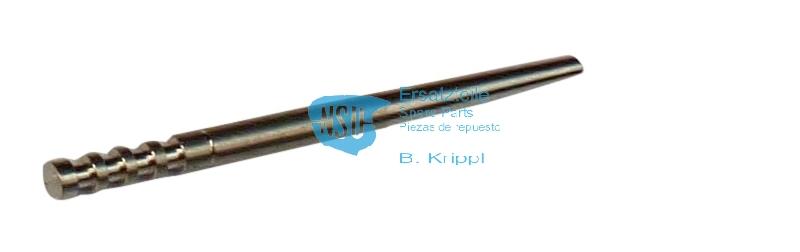

Nozzle needle for carburettor types 1/9/1 and 1/9/16 and all types with cover screw connection (carburettors without starting device), suitableNozzle needle and needle nozzle are wearing parts and should be replaced - you will then get the best possible performance and low consumption values

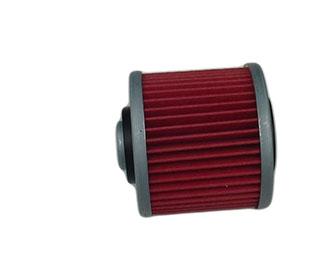

Replacement for original, provides significantly more power due to more air flow - better filter effect

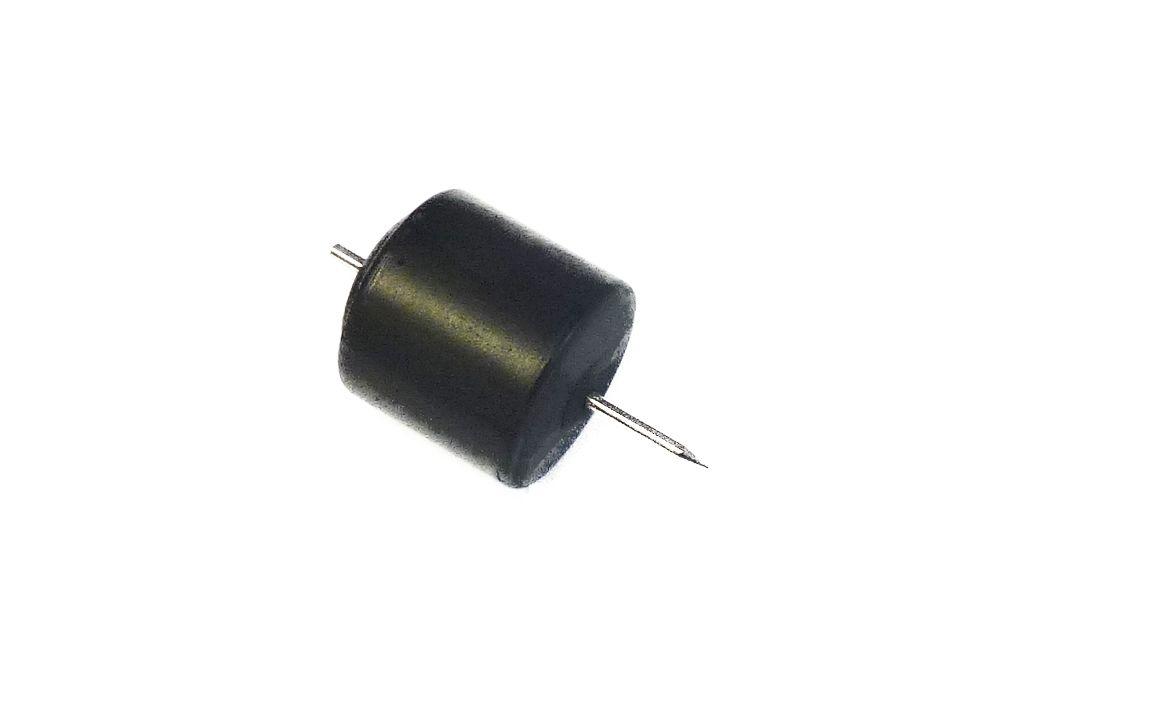

Consisting of:Float housing cover with swab, screws, sealing ring, float

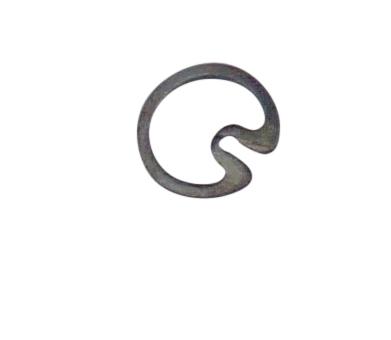

For attaching the jet needle, suitable for all carburettors

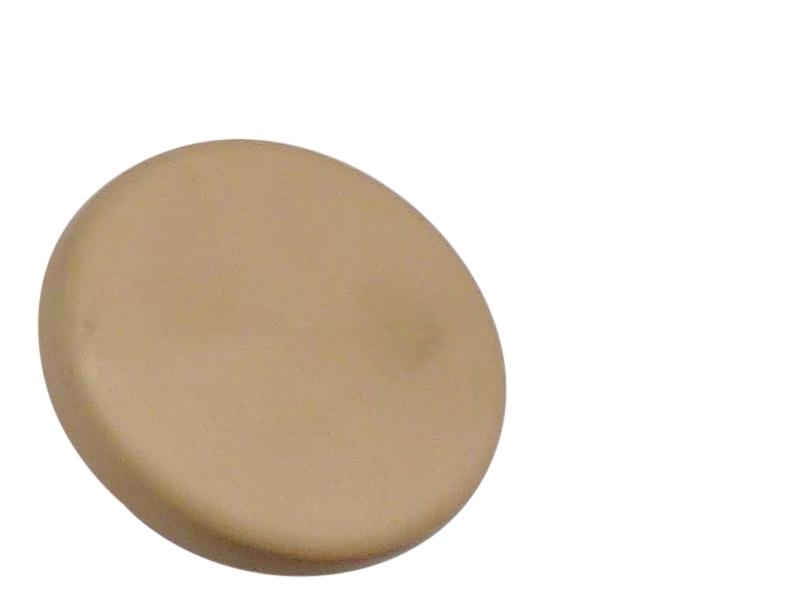

on the frame for all vehicles with starter carburettor
Rubber grommet on the carburettor (adjusting screw) at the top

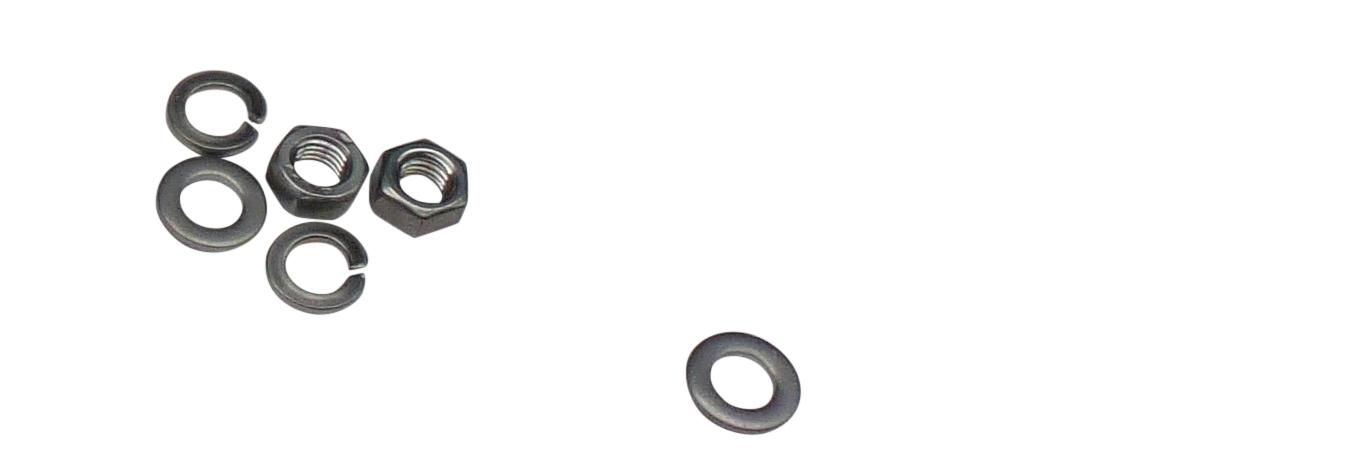

Fastening screw set for carburettor
2 seals, self-adhesive, for the Bakelite piece

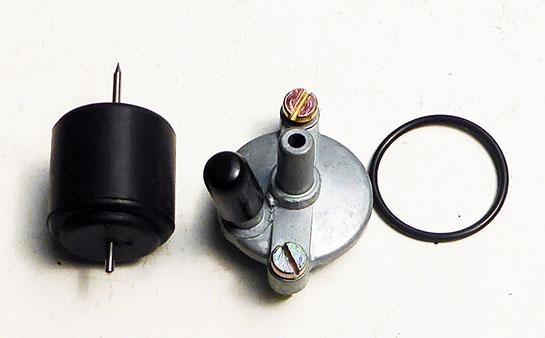

Repair kit for carburettor (float bowl cover, sealing ring and both screws)

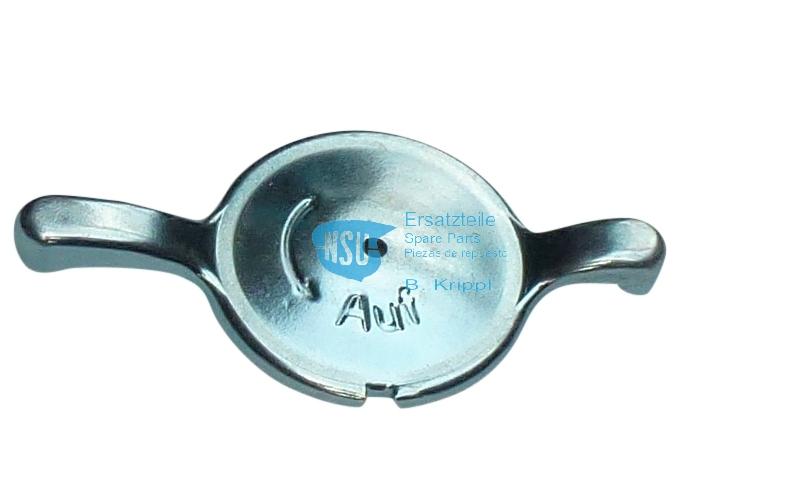

Air slide cover on frame for all versions without starter carburettor, galvanised

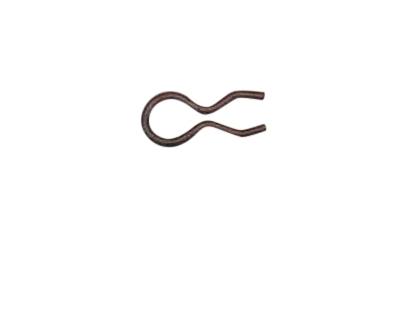

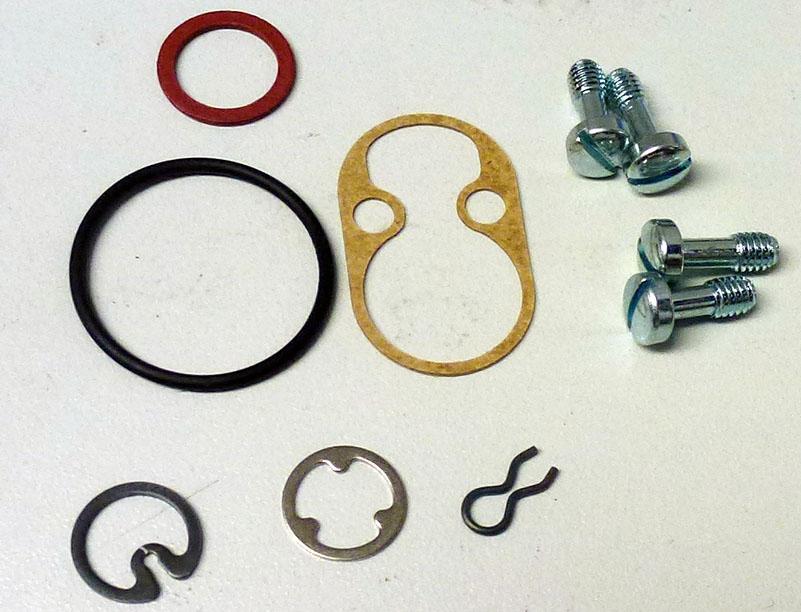

Set with cover seal, float seal ring, seal for needle nozzle, clamping spring, retaining plate for nozzle needle, disc for throttle slide, 2 screws each for float housing cover and cover plate Set price

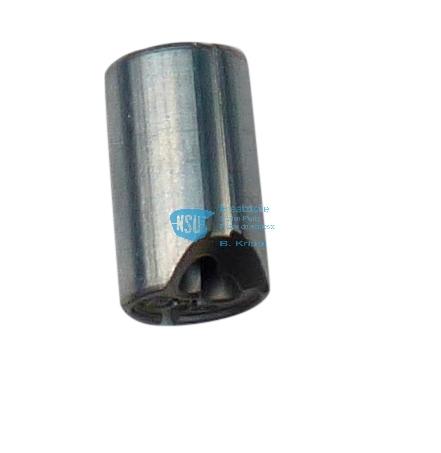

Throttle slide, orig. Bing for carburettor without starting device
